虹吸排水系统与传统重力排水系统的对比

虹吸排水系统与传统重力排水系统的对比

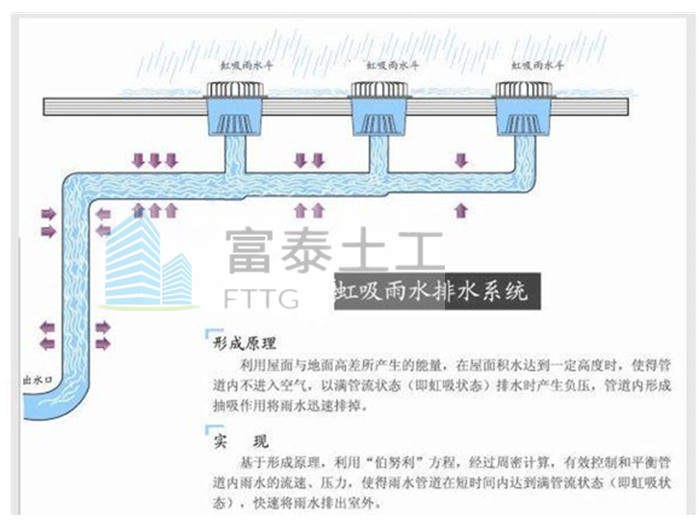

    虹吸排水系统利用屋面与地面高差产生的能量，在屋面积水达到一定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水迅速排掉。

    传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。水流夹带空气进入整个雨水排放系统，空气约占管道30-70%空间，且排水悬吊管必须具备一定坡度。虹吸式雨水排放系统通过特制雨水斗能有效阻隔空气进入，通过全系统压力平衡计算，大大减少了雨水进入排水系统时夹带的空气量达到气与水分离的效果，在管内形成满管流。利用建筑物高度与地面落差势能形成虹吸作用，屋面雨水快速排干。

    传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。水流夹带空气进入整个雨水排放系统，空气约占管道30-70%空间，且排水悬吊管必须具备一定坡度。虹吸式雨水排放系统通过特制雨水斗能有效阻隔空气进入，通过全系统压力平衡计算，大大减少了雨水进入排水系统时夹带的空气量，达到气与水分离的效果，在管内形成满管流。利用建筑物高度与地面落差势能形成虹吸作用，屋面雨水快速排干。

重力流排水系统是雨水由天面天沟汇集后经过雨水斗下接的立管靠重力自流排出。这种系统管线并不能被水完全充满。水沿立管管壁流下时，一般情况下只占立管断面的一部分，甚至小部分为水，一部分为空气。重力流排水系统是传统的屋面排水方式。具有设计施工简易，运行安全可靠的特点，其缺点是管道设置相对较多，占据空间位置较多
